ADS1115, solusi jika butuh ADC tambahan (BONUS PROGRAM)
Hallo sobat Nanobot, pada postingan kali ini kita akan membahas tentang modul ADS1115. Apa itu ADS1115?
Module ADC ADS1115 merupakan module yang difungsikan untuk pembacaan Analog Digital Converter (ADC) dengan komunikasi I2C yang beresolusi hingga 16-bit yang terdapat 4 channel.Secara fungsi mudah digunakan dengan pengukuran berbagai sinyal dengan range tegangan dari 2v hingga 5v, dan ini sangat bagus untuk pengukuran dengan resolusi 16-bit.
Mau tahu cara menggunakannya?
LANGKAH 1 ELEKTRONIS
Elektronis yang harus disiapkan antara lain :
1. ADS1115
2. Arduino Uno
3. Kabel Jumper Female Female atau Female Male
LANGKAH 2 MERANGKAI ELEKTRONIS
Selanjutnya kita akan menghubungkan ADS1115 dengan Arduino Nano
Untuk pin Analog pada ADS1115 disesuaikan dengan kebutuhan. Disini kita contohkan untuk membaca tegangan atau input analog lainnya.
Sedangkan untuk pin ADDR bisa disesuaikan dengan alamat yang ingin kita gunakan.
NB : Potesiometer hanya optional

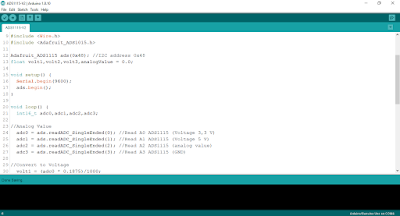

LANGKAH 3 PROGRAM
Setelah kita merangkai elektronis, saatnya kita program Arduino nya
1. Download Program
2. Buka di Arduino IDE lalu sesuaikan pengaturan board dan port yang terhubung
3. Upload program
4. Setelah program berhasil di upload, buka serial monitor untuk melihat hasil pengukuran
